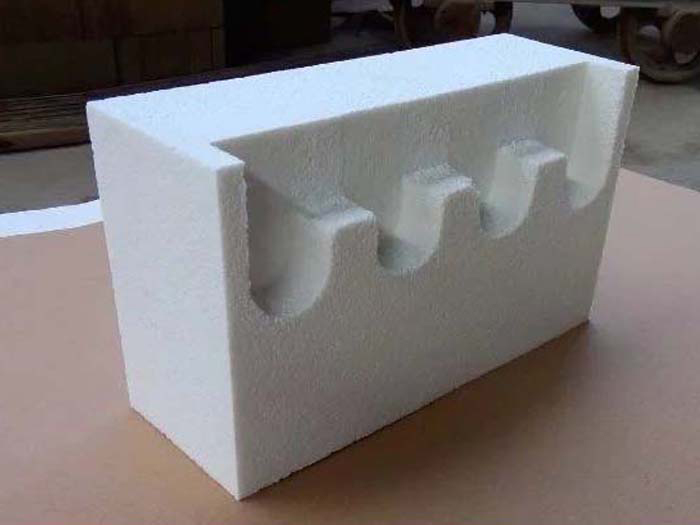

氧化鋁空心球磚：
氧化鋁空心球磚相關介紹：
氧化鋁隔熱耐火磚可以直接接觸火焰的工作層也可以用作隔熱層，被廣泛應用于陶瓷、耐火材料燒成窯、粉末冶金燒結爐、半導體元件燒成窯及有氫氣和還原氛的窯爐等。
氧化鋁空心球磚是以氧化鋁空心球作為主要原材料，制成的隔熱耐火制品。主要使用于1800°C以下的高溫工業窯爐內襯和高溫熱工設備的保溫設備隔熱層等，氧化鋁空心球磚的制作方法是通過將氧化鋁原料加入傾倒式電爐內熔化成液體，然后把爐子傾倒一定得角度使溶液從澆料槽一相應的速度流出，使液流經與流股成60°-90°的扁形噴嘴，以壓力為0.6-0.8MPa的高速氣流吹散及成氧化鋁空心球，在將氧化鋁空心球、燒結氧化鋁細粉與粘結劑按照一定比例配料、成型、干燥、燒成、制得氧化鋁空心球磚。
氧化鋁空心球磚的Al2O3含量不小于98%，Si O2含量不大于0.5%，Fe2O3含量不大于0.2%，體積密度為1.3-1.5g/cm3,顯氣孔率為60%-70%，耐壓強度高,荷重（0.2MPa）軟化溫度不小于1700°C，熱導率為0.7-0.8W/(m.K).
氧化鋁空心球制品的理化指標：
項目 | 指標 | ||||||||
LQZ99-1.4 | LQZ99-1.6 | LQZ99-1.8 | LQZ95-1.4 | LQZ95-1.6 | LQZ95-1.8 | LQZ90-1.4 | LQZ90-1.6 | LQZ90-1.8 | |
Al2O3 % | ≥99 | ≥95 | ≥90 | ||||||
SiO2 % | ≤0.3 | -- | -- | ||||||
Fe2O3 % | ≤0.2 | ≤0.2 | ≤0.2 | ||||||
體積密度 g/cm3 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 | 1.3~1.5 | 1.5~1.7 | 1.7~1.9 |
常溫耐壓強度MPa | ≥6 | ≥10 | ≥12 | ≥8 | ≥12 | ≥16 | ≥10 | ≥14 | ≥18 |
導熱系數 W/(m·K) 熱面1000℃ | ≤0.9 | ≤1.1 | ≤1.2 | ≤0.9 | ≤1.1 | ≤1.2 | ≤0.9 | ≤1.1 | ≤1.2 |
加熱永久線變化% 1600℃×3h | ±0.3 | ±0.3 | ±0.3 | ||||||
耐火材料出現開裂、脫落、易磨損怎么辦？榮盛耐材從根源挖掘，分析出真正的原因，讓窯爐壽命運行更長！13937170928 歡迎致電鄭州榮盛窯爐耐火材料有限公司，榮盛耐材，專注于耐火材料的研發、生產和工程施工的高新技術企業，年產13萬噸，產品遠銷135個國家，服務超過2000家客戶，歡迎您來廠實地考察洽談業務。
在線咨詢(7*24)
電話咨詢
