香蕉成人av-永久免费av网站-夜色视频网-精品免费人成视频网-国产av激情无码久久天堂-久久精品第一国产久精国产宅男66-亚洲天堂黄色-日韩99-朝鲜女人大白屁股ass孕交-一级片亚洲-国产精品福利一区二区久久-成人国产一区二区三区精品麻豆-69成人免费视频-久久天天躁狠狠躁夜夜躁app-精品女同一区二区免费播放

耐火磚的抗熱震性即耐火磚在溫度急劇變化條件下抵抗損傷的能力，可以添加幾種礦物質來提升抗熱震能力。

耐火磚的熱震損傷可分為兩類:瞬時速度破裂，稱為熱沖擊破裂；另一種是在熱沖擊循環系統的作用下，先開裂脫落，然后破裂發霉，后整體損傷，稱為熱震損傷。

耐火磚的抗熱震性

耐火磚的耐熱震性是耐火磚在溫度快速變化條件下抵抗損傷的能力。曾稱為熱穩定性、熱震穩定性、耐熱沖擊性、耐溫急變性、耐冷熱性等。耐火磚是低溫和中溫下的脆性材料，缺乏延展性。在熱工設備的使用中，耐火磚經常遭受快速的溫度變化，導致損壞。耐熱震性是耐火磚性能的重要使用性能之一。耐火磚的耐熱震性是其力學性能和熱學性能在溫度變化條件下的綜合性能。耐火磚遭受的快速溫度變化稱為熱震。

耐火磚在熱震中產生的新裂紋，以及新裂紋與原裂紋擴展引起的開裂、剝落和斷裂，稱為耐火磚的熱震損傷。熱震損傷是熱應力的結果。當耐火磚溫度變化時，抑制變形產生的應力是熱應力。如果耐火磚的重燒線在不同多相溫度變化時發生變化，耐火磚的熱膨脹在溫度梯度均勻作用和相變時會產生熱應力。熱應力與耐火磚的彈性模量和彈性應成正比，而耐火磚的彈性模量應變等于線膨脹系數和溫度變化的乘積。

藍晶石礦物原料(能提高產品的抗熱性能，耐急冷熱)

配備耐火保溫材料工藝品的基本混合物，并添加植物種子、化纖和合成纖維。混合勻稱后，獲得成型前的混合物，加入混合劑或混合膠，放入磨具中成型。風干后，只能通過高溫燒制獲得耐火保溫材料工藝品。

如何提高鋁磚的抗熱震性？

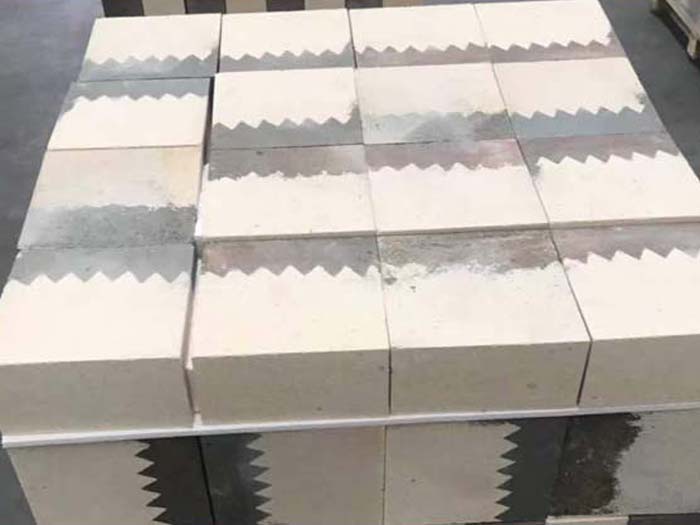

以高品質礬土熟料和電熔白剛玉粉為原料，加入適量膨脹劑，經成型和800℃熱處理，可制成熱震穩定性好的高鋁磚。高品質礬土熟料的化學成分為(%):Al2O383.50、SiO29.39、Fe2O31.29、K2O+Na2O0.86。Al2O3含量為95.36%。泥粒配比:高品質礬土熟料15~35%，高品質礬土細粉20~40%，電熔白剛玉粉5~10%，紅柱石和硅線石復合膨脹劑6~15%，化學結合劑6~10%。

混合練習是在混合練習機中進行的。首先在粗粒中加入50%的化學結合劑，混合3~5min，然后加入細粉、復合膨脹劑和其他化學結合劑。泥漿粒度如下:5~3mm18.4%，3~1mm26.7%，1~0.5mm3.5%，0.5~0.1mm8.2%，0.1mm43.2%，水分3%，困料2h以上。

磚坯在300t摩擦壓磚機上成型，體積密度大于2.85g/cm3。磚坯在160℃干燥后，在倒焰窯800℃下進行熱處理。

這種高鋁磚的理化指標如下：Al2O377.01%，SiO213.71%，顯氣孔率20.4%，荷載軟化溫度1530℃，常溫耐壓強度，1500℃2h重燒線變化率+3.7%。熱震穩定性（1100℃，水冷）大于10次。該磚用于5t電爐頂部，無剝落和脫落。

提高耐火磚熱震穩定性的方法是什么？

此外，三石的目的是利用其在高溫下的相變轉換來改善工藝品的組織結構和顯微結構，并利用復相改性材料和微裂紋增韌原理來改善高鋁磚的蠕變特性和熱震特性。其功效分析給出：

1.由于三石在高溫下產生莫來石化反應，體積飆升，其晶體在所有顆粒上進行。在制磚燒制的整個過程中，三石的交點轉換在其顆粒周圍造成了許多細微的裂縫，微裂縫的存在提高了原材料熱層的可靠性。觀察1300℃風冷56次后的試件，只有細微的蜂窩紋，幾個試件都沒有掉塊，足以顯示三石的功效。

2.三石不可逆轉化為莫來石，提高了工藝品有利的礦物質含水量，改善了工藝品的組織結構。相變后產生的莫來石晶體平行于原晶體表面，保持了原有的排序方法。在高溫載荷下，可合理抑制產品界滑動，有利于提高工藝品的蠕變特性。

3.在煅燒的整個過程中，一些石已經轉化。在高溫作用下，未轉化的三石可持續多次反映莫來石化，導致持續飆升，可以補償高溫載荷下的減少，全面提高工藝品的蠕變特性。

提高鎂鉻耐火材料熱震穩定性的方法。

由于轉爐的間歇運行特性，對鎂鉻耐火材料的熱震穩定性提出了嚴格的要求。為了提高耐火材料的耐熱震性，可以通過防止裂紋擴展、消耗裂紋擴展功率、增加材料斷裂表面能量、增加塑性、降低線膨脹系數、增加導熱率來實現。

（1）適當的孔隙率。表面裂紋不會立即造成斷裂，嚴重的是內部熱應力造成的剝落和斷裂。當孔隙率適當增加時，在熱沖擊作用下，產品內部裂紋長度縮短，數量增加，裂紋相互交錯，形成網狀。因此，產品斷裂所需的斷裂可以增加，可以有效提高產品的熱震穩定性。耐火產品的理想孔隙率通�？刂圃�13%20%。

(2)控制原材料的顆粒級配，選擇低膨脹、高導熱的原材料。為了獲得鎂鉻耐火材料，具有良好的熱震穩定性，需要增加臨界顆粒的大小，降低鉻礦顆粒中的細粉含量。采用線膨脹系數小的原料，以及Cu2O等導熱系數高的原料。

（3）增加細裂紋，形成網狀結構。利用耐火產品顆粒與基質線膨脹系數不一致的特點和相變的體積效應，在產品中產生細裂紋，對抵御產品災難性破壞（熱剝落或斷裂）具有顯著作用。試驗證明，在鎂鉻耐火材料中添加多或多的Zr02可以顯著提高鎂鉻材料的熱震穩定性。與樣品切口相比，加入Zro2的樣品內部有大量細裂紋。正是由于這些細裂紋的存在，它們吸收了裂紋擴展的能量，從而提高了樣品的熱震穩定性，但添加量不應超過5%。
