耐火磚的導熱系數和材質、氣孔率有關，也就是體積密度，耐火磚的材質種類比較多，碳化硅的導熱系數比較大，輕質耐火保溫磚的導熱系數比較小。

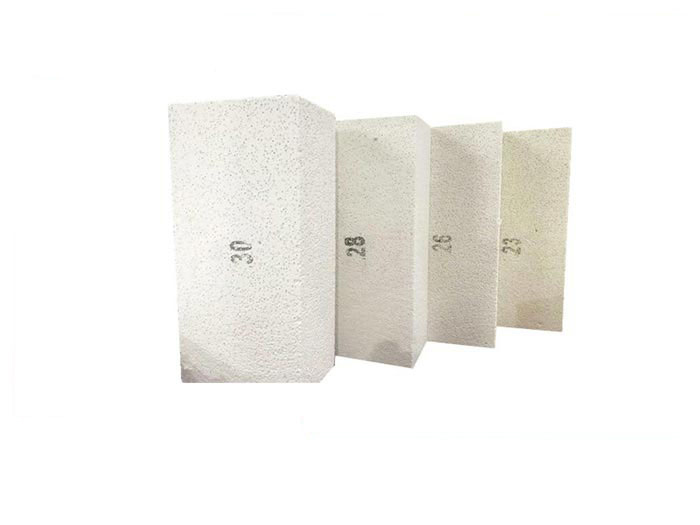

輕質保溫耐火磚
耐火磚中氣孔對熱傳導的影響，依氣孔數量、大小、聯通程度和高鋁磚的透光率而異。低溫下，增多氣孔就減小了聲子的平均自由程，降低材料的熱導率，但隨著溫度增高，輻射和對流越來越重要。對于光子導熱，氣孔尺寸越小，孔壁阻斷輻射的概率越高；對于氣體導熱，氣孔尺寸越小，阻斷對流傳熱的概率也越高。
常見耐火磚的密度：
1、粘土耐火磚 1.8～2.0g/cm3
2、致密粘土耐火磚 一般為2.05～2.20g/cm3
3、高致密粘土耐火磚 一般為2.25～2.30g/cm3
4、硅磚 一般為1.80～1.95g/cm3
5、鎂磚 一般為2.60～2.70g/cm3
6、鋁鎂碳磚 一般為2.90～3.00g/cm3，耐火度為：1690-1790，荷重軟化度為：1570-1700度，耐壓強度為：32-88/mpa
7、鎂碳磚，為2.95-3.34g/cm3 ，耐壓強度為35-50/mpa
耐火磚的熱導系數，即是指在單位溫度梯度條件下通過磚單位面積的熱流速系數，氣孔系數愈大，則熱導系數越小。 在生產實際中，一般的熱工設備需考慮熱量通過耐火磚后的損失量，需要計算隔熱耐火磚的保溫效果，在有些隔焰加熱爐如焦爐等，還需要耐火磚的隔墻具有較高的熱導系數，因此在熱工設計中耐火磚的熱導系數是重點考慮的指標之一。
各種耐火磚的熱導率如下圖所示。不同材質的熱導率往往差別很大。在常溫下，各種耐火磚的熱導率可以從百分之幾到數十(w/(m·℃))，最高值與最低值相差近千倍。隨著溫度升高，各種耐火磚的熱導率差值雖趨于減小，但差別仍然很大。如1000℃時，輕質硅石的熱導率僅為0.35W/(m·℃)左右；再結晶碳化硅制品為17.5W/(m·℃)左右；石墨可高達35W/(m·℃)。
耐火磚的熱導率除受溫度影響外(例如高鋁磚、鎂磚等），還與其化學礦物組成和組織結構密切相關。當耐火磚由晶體構成時，晶體的性質對熱導率有明顯的影響。眾所周知，無機非金屬材料的熱導率一般比金屬低很多。這是由于無機非金屬材料與具有金屬鍵的金屬不同，只有極少的自由電子。 在這種材料中由自由電子引起的導熱極為有限，而主要是由晶格振動偏離諧振程度而定。偏離諧振程度愈大，熱導率愈小。而晶格振動偏離程度又隨構成各組分物質摩爾質量的差別增大而增大，所以單質的熱導率最大(石墨的熱導率較大即在于此)。
具有復雜結構的晶體，對晶格的熱輻射作用更大，熱導率變得更小。如MgO，A12O3和MgAl2O4同為等軸晶，但因MgAl2O4結構復雜，熱導率較低。非同向性晶體，在沿晶體中質點密集的方向，熱導率較大。如石英沿c軸方向質點堆積較密集，其熱導率(13.6W/(m·℃))約為垂直于c軸方向者(7.2W/(m·℃))的2倍。 又如層狀結構的石墨，平行于層面方向的熱導率約為垂直于層面方向的4倍。
粘土保溫磚導熱系數：
型號 BrandNG-0.5NG-0. 6NG-0. 8NG-1.0NG-1.3NG-1.5
導熱系數400℃0.14-0.25-0.35-0.41-0.51-0.6
Thermal conductivity（W/m.k），600℃，0.16-0.29-0.45-0.43-0.61-0.71
高鋁保溫磚導熱系數：
項 目性 能 指 標
LTL-0.6-LTL-0.8-LTL-1.0-LTL-1.2
導熱系數W/m.k(350±25℃）0.25-0.29-0.35-0.45
耐火磚的導熱系數是多少？重質耐火磚的導熱系數＞1點多，輕質保溫磚根據體積密度不同，導熱系數在0.幾。
- 上一篇：硅磚和零膨脹硅磚的區別
- 下一篇：什么是硅酸鋁纖維？
新聞推薦
在線咨詢(7*24)
電話咨詢
