香蕉成人av-永久免费av网站-夜色视频网-精品免费人成视频网-国产av激情无码久久天堂-久久精品第一国产久精国产宅男66-亚洲天堂黄色-日韩99-朝鲜女人大白屁股ass孕交-一级片亚洲-国产精品福利一区二区久久-成人国产一区二区三区精品麻豆-69成人免费视频-久久天天躁狠狠躁夜夜躁app-精品女同一区二区免费播放

保溫磚越輕導熱系數就越小，價格也越貴，選擇保溫材料時要考慮使用要求和經濟效益，這樣才更好。

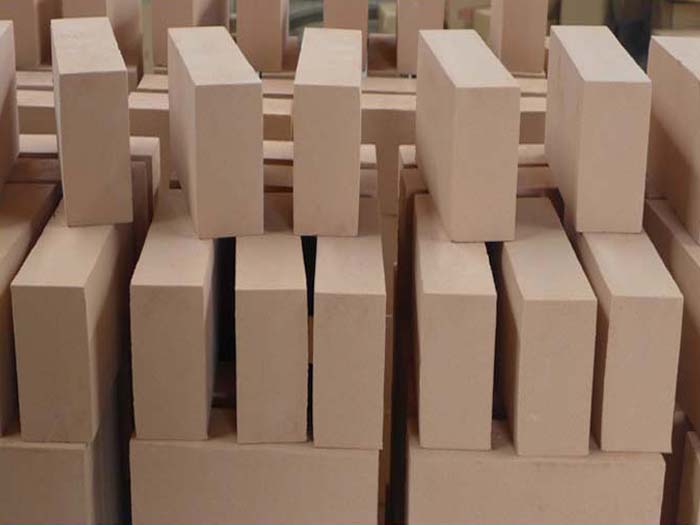

輕質粘土保溫磚

輕質保溫隔熱耐火磚和一般耐火磚比較，重量輕，內部均勻布有微小氣孔，氣孔率較高。因此，能保證爐墻散失的熱量更少，燃料得費用就會相應下降，輕質磚也同時意味著更小的蓄熱量，因此升溫和冷卻都更快，允許加快周期性操作。輕質保溫隔熱耐火磚適用于900℃～1650℃的溫度范圍。

輕質保溫磚特性：

1.低導熱率，具有很好的隔熱保溫效果；

2.低熱熔，由于低導熱率，莫來石系列輕質隔熱磚蓄積很少的熱能，在間歇操作中節能效果明顯；

3.雜質含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能；

4.熱態耐壓強度高；

5.外觀尺寸準確，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩定性，從而延長襯里的壽命；

6.可加工成特殊形狀。以減少砌磚塊數和砌縫。

莫來石輕質保溫磚

莫來石輕質保溫磚采用高純耐火材料，按制品要求比重，加入有機復合填充物，經真空擠壓成型，高溫燒結合成的輕質莫來石制品。憑借其輕質和保溫性能優異的特點，莫來石輕質保溫磚廣泛應用于多種熱工設備的熱面耐火襯或保溫層，為提高設備的能源利用率創造條件，

 以莫來石主晶相的高鋁質耐火材料，一般氧化鋁含量在65%-75%之間。莫來石輕質磚耐火溫度可達到1790℃以上。荷重軟化開始溫度1600-1700℃。常溫耐壓高。抗熱震性良好。有燒結莫來石磚和電熔莫來石磚兩種。

高鋁保溫磚成分表

高鋁保溫磚又稱高鋁隔熱磚。高鋁保溫磚成分主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa�？篃嵴鹦阅茌^好。高鋁保溫磚成分表榮盛耐材為您介紹。高鋁保溫磚氧化鋁含量在48%，鋁含量越高的產品性能越好。

高鋁保溫磚通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發生法或泡沫法以泥漿形式澆注、成形，經1300～1500℃燒成。有時也可用工業氧化鋁代替部分礬土熟料。用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。輕質高鋁磚屬普通中檔隔熱耐火磚，但目前一般作為工作層二層的輕質隔熱材料。其體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度好。抗熱震性能較好。

影響輕質隔熱保溫磚性能的因素有哪些？

輕質隔熱保溫磚由于結構復雜、工作環境惡劣，因此影響其隔熱效果的因素很多。而且各個因素相互影響，相互聯系，很難準確的進行分析研究。但是，在眾多的影響因素中，輕質隔熱保溫磚的材料組成與結構、氣孔率及氣孔的特征、體積密度、溫度為主要因素。

（1）材料的組成與結構材料的化學礦物組成與結晶結構是影響輕質隔熱磚導熱系數的首要因素。一般來說，輕質隔熱磚的晶體結構越復雜，其導熱系數越小。材料的固相可簡單分為結晶相和玻璃相。當原子（離子）由于振動以及相互碰撞作用把動能從動能較高的原子（離子）傳遞給動能較低的其它原子（離子），且玻璃相中的原子（離子）為無序排列，運動時遇到的阻力比有序排列的結晶相要高。因此玻璃相要比結晶相的導熱系數低。但是，當溫度升高到一定程度時，玻璃相的粘度降低，原子（離子）的運動阻力減小，玻璃相的導熱系數也就隨之增加了。而結晶相則與之相反，當溫度升高，原子（離子）的動能增加，振動加大，導致自由程縮短，導熱系數隨之下降。在輕質隔熱磚的內部結構中，固相間被許多大小不一的氣孔所分隔，對熱量不能形成連續的固相傳遞，氣相傳熱代替了大部分的固相傳熱，因此導熱系數很低。

（2）氣孔率及氣孔的特征耐火材料的氣孔率與導熱系數成反比，隨著氣孔率的增加，導熱系數直線上升。在這一點上，輕質隔熱磚表現的尤為突出。但是對于相同的氣孔率來說，氣孔的尺寸越小、分布越均勻、則導熱系數越小。當氣孔尺寸小到一定程度后，氣孔內的空氣完全被氣孔壁吸附，使氣孔內部接近于真空狀態，導熱系數降低。而當氣孔尺寸放大到一定程度時，氣孔內壁間的熱輻射和氣孔內的空氣進行的對流換熱增加了，導熱系數增加。據相關文獻指出，小氣孔中熱輻射很小，氣孔很大時，特別是沿著射流方向的長形氣孔，能加強熱輻射的效能，有時甚至出現帶有氣孔制品的熱傳導要比致密制品大的個別現象。閉口氣孔的導熱系數要比開口氣孔的導熱系數低。

（3）體積密度輕質隔熱磚的導熱系數與體積密度成線性關系，即導熱系數隨體積密度的增加而加強。體積密度的大小直接體現了輕質隔熱磚內部氣孔率的多小。體積密度小，說明制品內部的孔隙多，固體粒子之間的接觸點減小，熱量的固相傳導率降低，從而導熱系數下降。

（4）溫度輕質隔熱磚的導熱系數與溫度呈線性關系，即導熱系數隨著溫度的升高而加強。但相對于致密耐火材料，輕質隔熱磚的導熱系數隨溫度的增加幅度小得多。這是由于致密耐火材料主要為固相傳熱，溫度增加時制品內的分子的熱運動加劇，提高了升導熱系數。在輕質隔熱磚中，其組織結構大多為氣相結構（65～78%），溫度升高時氣相的導熱系數的變化幅度總是小于固相。
