我們在窯爐施工中使用保溫磚的目的是為了隔熱，這種磚體也稱為輕質磚。與此相對應的還有一種是重質磚，它們都是 為了砌筑窯爐使用，都屬耐火磚系列產品。
輕質保溫磚也有多個種類，其中以莫來石為主晶相的高鋁質耐火材料我們稱之為莫來石輕質保溫磚。一般氧化鋁含量在 65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛 玉。
莫來石輕質保溫磚可以直接用于高溫窯爐內襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內襯。

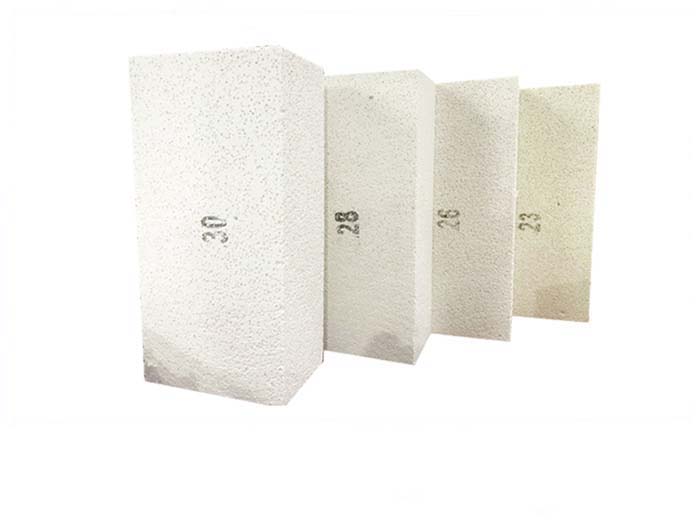

莫來石輕質保溫磚理化指標：
項目 | 指標 | |||||||
JM23 | JM25 | JM26 | JM27 | JM28 | JM30 | JM32 | ||
Al2O3 % | ≥40 | ≥50 | ≥55 | ≥60 | ≥65 | ≥70 | ≥77 | |
Fe2O3 % | ≤1.0 | ≤1.0 | ≤0.9 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 | |
體積密度 g/cm3 | ≤0.55 | ≤0.80 | ≤0.85 | ≤0.9 | ≤0.95 | ≤1.05 | ≤1.35 | |
常溫耐壓強度MPa | ≥1.0 | ≥1.5 | ≥2.0 | ≥2.5 | ≥2.5 | ≥3.0 | ≥3.5 | |
加熱永久線變化 % | 1230℃×12h | 1350℃×12h | 1400℃×12h | 1450℃×12h | 1510℃×12h | 1620℃×12h | 1730℃×12h | |
-1.5~0.5 | ||||||||
導熱系數 W/(m·K) | 200±25℃ | ≤0.18 | ≤0.26 | ≤0.28 | ≤0.32 | ≤0.35 | ≤0.42 | ≤0.56 |
350±25℃ | ≤0.20 | ≤0.28 | ≤0.30 | ≤0.32 | ≤0.37 | ≤0.44 | ≤0.60 | |
600±25℃ | ≤0.22 | ≤0.30 | ≤0.33 | ≤0.36 | ≤0.39 | ≤0.46 | ≤0.64 | |
0.05MPa荷重軟化溫度 T0.5 ℃ | ≥1080 | ≥1200 | ≥1250 | ≥1300 | ≥1360 | ≥1470 | ≥1570 | |
莫來石保溫磚因為其化學結構，故而有下列六個特性：
1、低導熱率，具有很好的隔熱保溫效果；
2、低熱熔，由于低導熱率，莫來石系列輕質隔熱磚蓄積很少的熱能，在間歇操作中節能效果明顯；
3、雜質含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的 性能；
4、熱態耐壓強度高；
5、外觀尺寸精準，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩定性，從而延長襯里的壽命；
6、可加工成特殊形狀，以減少砌磚塊數和砌縫。
由于莫來石輕質保溫磚的這些特性，我們可以很好的觀察出它的耐火度較高，抗熱震性良好。
莫來石輕質保溫磚根據其生產工藝，目前有燒結莫來石磚和電熔莫來石磚兩種：
1、燒結莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結合劑，經成型、燒成而制成。
2、電熔莫來石磚以高礬土、工業氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制造。
這兩種方式制作成的莫來石保溫磚，電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。他們的高溫性能主要 取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷 燒結窯、石油裂解系統死角爐襯等。
因此，我們在選擇莫來石輕質保溫磚的時候同樣需要考慮到燒結莫來石磚和電熔莫來石磚這兩種莫來石磚的性價比，根 據具體的窯爐情況使用莫來石保溫磚。
新聞推薦
在線咨詢(7*24)
電話咨詢
